臭氧氧化實驗裝置


隨著水環境污染的加劇和水質標準的提高，氧化能力強且安全性高的臭氧氧化工藝被越來越多地應用于飲用水處理工藝中。在臭氧氧化工藝的設計及運行過程中，通常用中試實驗模型預測其處理效果及確定運行參數。臭氧中試實驗裝置的設計與安裝是一項復雜的工作，它既要將輸水管路系統、臭氧氧化反應器及臭氧發生系統等有機地組合，又要保證實驗中各項運行參數能在一定范圍內靈活調整。

各大高校、研究所實驗室都需要臭氧氧化實驗裝置，北京同林可以定制任何參數的臭氧實驗裝置，北京同林現在通過臭氧+催化劑（與清華合作）的方式，在水處理方面起到了非常好的效果。

9．外形尺寸：1200×500×1700mm，框架為可移動式設計，帶腳輪及禁錮腳。

以下為某實驗。

一、實驗目的

臭氧是氧的同素異構體，具有很強的氧化性，不僅能容易的氧化廢水中的不飽和有機物，而且還能使芳香族化合物開環和部分氧化，提高廢水的可生化性。臭氧極不穩定，在常溫下分解為氧。用臭氧處理廢水的很大優點是不產生二次污染，且能增加水中的溶解氧，臭氧通常用于水體的消毒，在廢水脫色及深度處理中也漸獲得應用。在工業上，一般采用無聲放電制取臭氧，原料為空氣，廉價易得。因此利用臭氧處理水和廢水具有廣闊的前景。通過本實驗希望達到以下目的：

1、 了解臭氧發生器的構造、原理和使用方法；

2、 掌握臭氧濃度、苯酚濃度的測定方法；

3、 通過對含酚廢水的處理，了解臭氧處理工業廢水的基本過程。


二、實驗裝置

臭氧氧化實驗工藝流程圖見圖1。

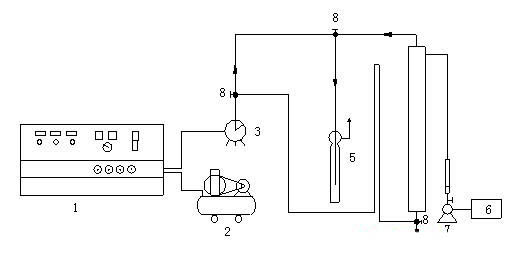

圖1 臭氧氧化實驗工藝流程圖

（1—臭氧發生器；2—空氣壓縮機；3—濕式氣體流量計；4—反應柱；

5—KI吸收瓶；6—廢水池；7—塑料離心泵；8—三通閥）


三、實驗水樣

含酚廢水


四、實驗步驟

1、熟悉實驗工藝流程；

2、打開反應柱進樣閥，啟動水泵，用轉子流量計控制一定的流量，將含酚廢水注入反應柱，當進水達到預定體積時，停泵，關閉進水閥；

3、啟動臭氧發生器（電壓表示值150V，氣體流量75L/h），待工作穩定后（約5min），將臭氧化空氣通入反應柱，通入的臭氧化空氣的體積由濕式氣體流量計計算；

4、當通入的臭氧化空氣的體積為0、5、10、15、20、25、30、35L時，相應的從反應柱取樣口取樣125mL（取樣前應排除取樣管中的積液）測定酚的含量，同時從吸收瓶中取樣測定尾氣中臭氧的濃度；

5、從臭氧發生器取樣口取樣測定臭氧化空氣中臭氧的濃度；

因在實驗過程中，臭氧的濃度隨實驗條件的變化而變化，所以我們在實驗步驟4取樣完畢后，據實驗步驟5取樣，計算臭氧濃度并作為臭氧的平均濃度；

6、 將實驗數據填入下表：

表1 臭氧氧化實驗數據

7、根據實驗數據繪制苯酚的去除率—臭氧投加量的工作曲線；

8、繪制臭氧利用率—臭氧投加量的工作曲線；

9、改變廢水流量，可繪制去除率—停留時間的關系曲線；

10、關閉臭氧發生器；

五．問題與討論

1、綜上實驗所得數據，對臭氧脫酚工藝作出評價；

2、臭氧氧化處理含酚廢水的原理是什么；

3、為什么要進行尾氣處理，如何處理？
